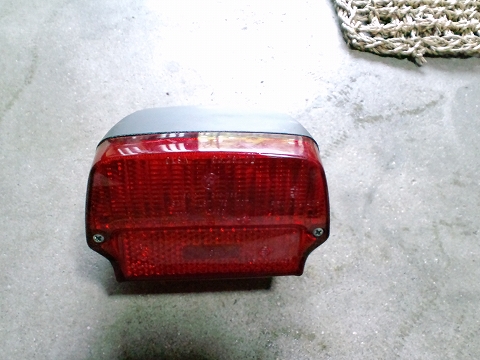

Ｒ１００系のテールは共通のものが多く安く買えます。
レンズが割れやすいのでスペアを買っといたほうがいいです。

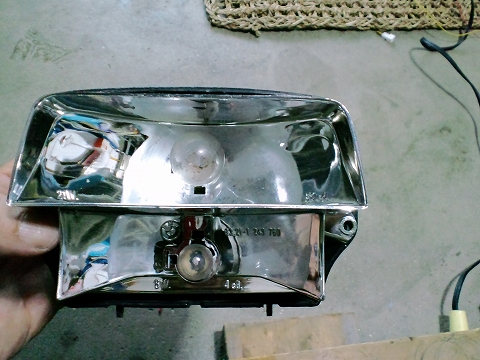

電装部品はこの裏にすべて集まっています。
Ｒ１００はテールとブレーキが独立しているのでＬＥＤ化は簡単です。

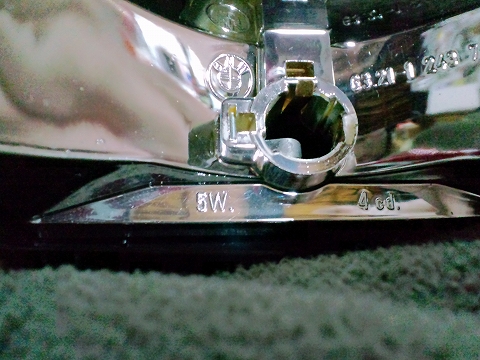

上がブレーキ、下がテール。

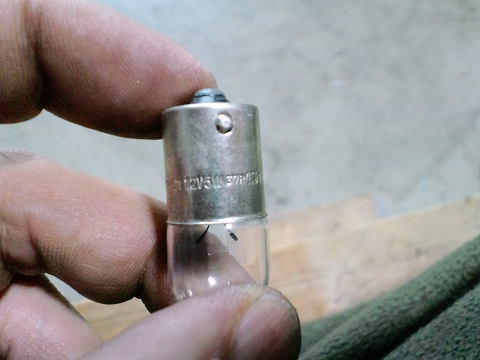

ＬＥＤは振動でハンダ部分が壊れることがあるので、その際にノーマルに戻せるように改造します。
１５個ついて１０００円ぐらい。
ＬＥＤがテープの片側によっていますが、そちら側に向かって発光します。

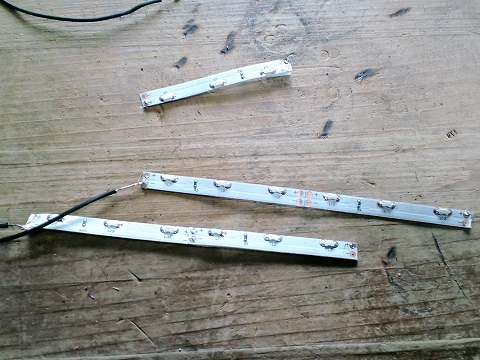

６個、６個、３個に切り離して使います。
このテープは３個が直列、それが５連並列接続してありますので、３個ごとに切り離すことができるのです。
６個２本をテール、３個はナンバー灯に使います。
それぞれの＋端子、−端子にリード線をハンダ付けします。

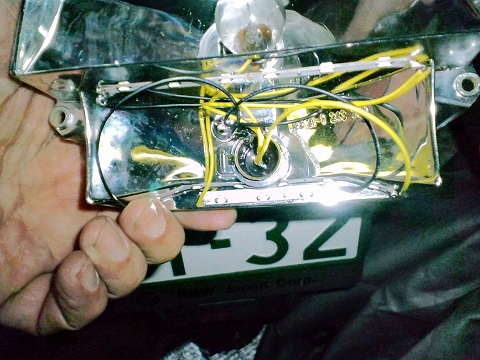

上に張ったのがテール用でこちらに向かって発光します。

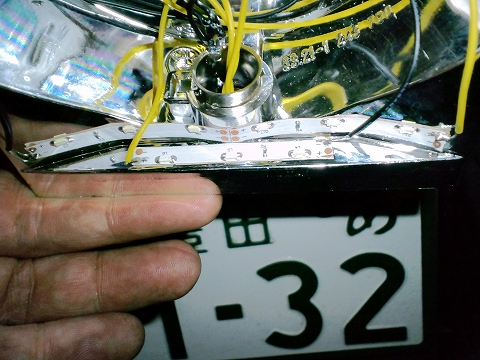

下のテープがナンバー灯。側面が点灯しますので下向きに発光します。

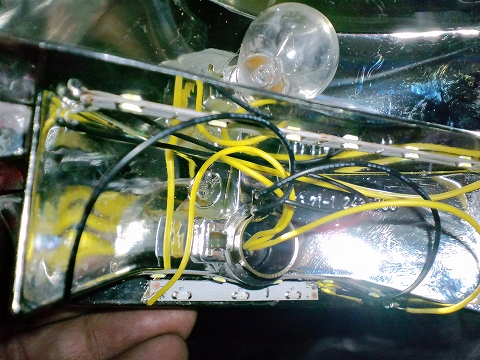

その上のへの字に張ったのがこちらに向かって点灯します。
つまり１２個のＬＥＤが後ろに向かって、３個のＬＥＤが下に向かって発光するわけです。
いずれＬＥＤ化の予定。
ナンバー灯もばっちりです。
